设计螺旋弹簧的时候如何确定弹簧的弹力

相信大家在设计弹簧的时候都会遇到弹力的要求，为什么弹簧的样子是相同的，安装到机器或设备上面就出现了弹簧变形与弹簧断裂的问题，其实就是大家在设计弹簧的时候没有考虑到弹力的问题，那么我们在设计弹簧的时候应该如何准确的算出来自己的产品需要多大的弹力呢？下面东莞长虹弹簧厂家将带大家一起去学习一下在设计螺旋弹簧的时候如何确定弹簧的弹力。

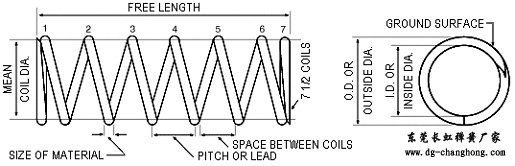

（1）压缩弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；

（2）压缩弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；

（3）压缩弹簧常数公式（单位：kgf/mm）：

        G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300         ，磷青铜线G=4500 ，黄铜线G=3500

        d=线径

        Do=OD=外径

        Di=ID=内径

        Dm=MD=中径=Do-d

        N=总圈数

        Nc=有效圈数=N-2

        弹簧常数计算范例:

        线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝

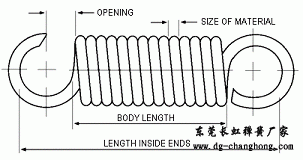

（1）拉力弹簧的k值与压力弹簧的计算公式相同

（2）拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。

（3）初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）

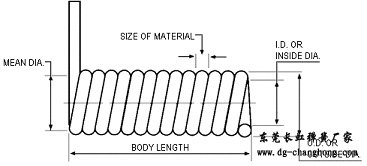

（1）弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm).

（2）弹簧常数公式（单位：kgf/mm）:



        E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200         ,黄铜线E=11200

        d=线径

        Do=OD=外径

        Di=ID=内径

        Dm=MD=中径=Do-d

        N=总圈数

        R=负荷作用的力臂

        p=3.1416



文章总结：以上就是由东莞长虹弹簧厂家为大家介绍的一些关于设计螺旋弹簧的时候如何确定弹簧的弹力多大的一些相关内容，希望大家看完以上文章对大家在确定弹簧弹力的时候有所帮助。
